Konfigurasi Mikrotik Sebagai Router Gateway Internet
Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai seorang Teknisi Jaringan adalah merancang bangun dan mengkonfigurasi sebuah Wifi Router berfungsi sebagai Gateway Internet, Web Proxy, DHCP Server dan Firewall, kemudian internet tersebut dishare ke client melalui jalur kabel dan wireless.
Alat = -PC /Laptop
- Kabel UTP Straight (port2)
- Mikrotik
- Adaptor
- Koneksi Internet (port 1 (internet)
Bahan = Aplikasi Winbox
STEP BY STEP
1. Ip DHCP Client >>Eth1>>Apply (ok)

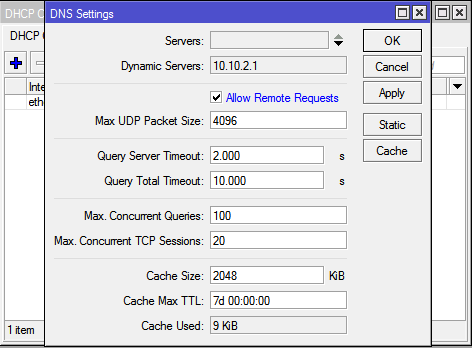

2. Ip DNS, centang pada allow >> apply (ok)

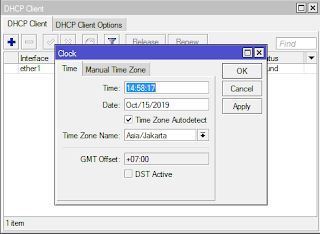

3. System >>clock, pilih Asia/Jakarta>>Apply (ok)
4. System>>SNTP Client lalu centang enabled
Kemudian ke menu primary NTP Server ping id.pool.ntp.org (di new terminal), copy ip yang muncul pada terminal tersebut pada primary NTP Server.
5. Ip web proxy lalu centang enabled
Pada menu cache administrator diisikan laporan@skanira.sch.id. centang pada cache on disk >> apply (ok)

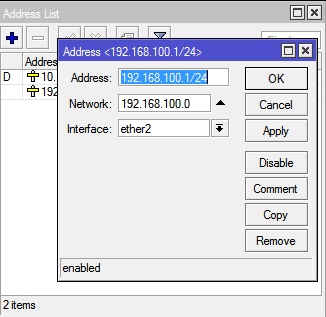

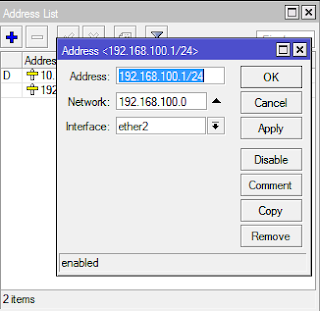

6. Ip Address (+), tambahkan ip 192.168.100.1/24 (eth2) >> apply (ok)
7. Ip DHCP Server >> DHCP setup >> eth2 >> next terus, jika muncul ip 192.168.100.2-192.168.100.254 maka diganti menjadi 192.168.100.2-192.168.100.100
8. Ip firewall >> NAT

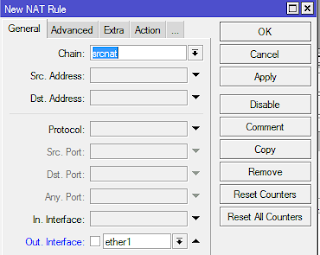

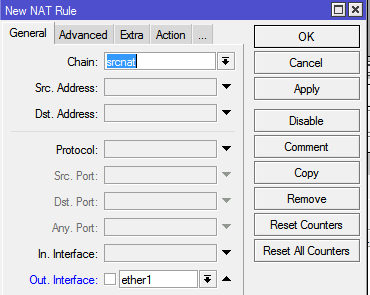

General >> srcnat >> out interfaces (eth1)

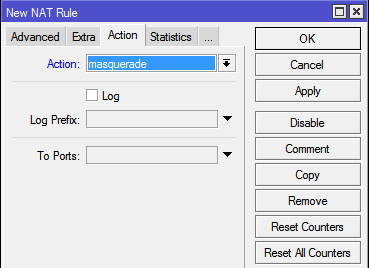

Action >> masquerade
9. Ip DNS >> Static >> (+)

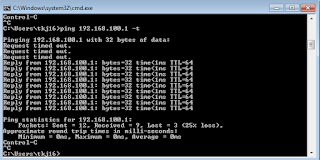

11. Ping di cmd >> ping 192.168.100.1 –t

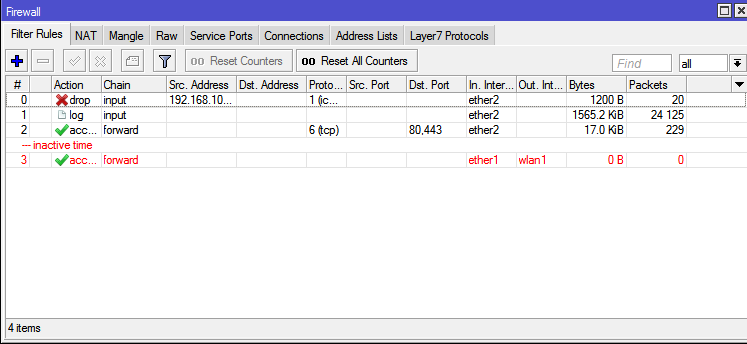

12. Ip firewall >> filter rules (+)
Chain >> input
Srcadd = 192.168.100.2 – 192.168.100.50
Protocol >> icmp
In.interfaces >> eth2
Action >> drop >> apply (ok)
14. Ganti ip di network adapter setting dengan ip 192.168.100.2-192.168.100.50
Cek di cmd, otomatis ip yang diping diawalb tadi akan request time out

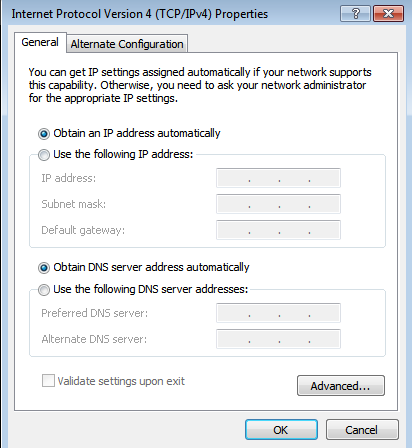

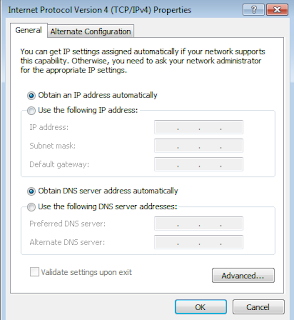

Setelah timed out buka kembali pada network adapter setting lalu klik kembali obtain otomatis akan connect kembali

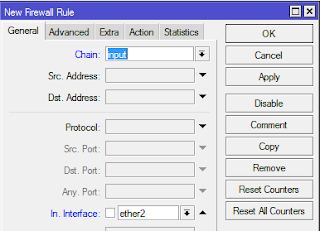

15. Ip firewall >> filter rules (+) >> chain (input) >> in.interfaces (eth2) >> action (log) dan centang pada tulisan log

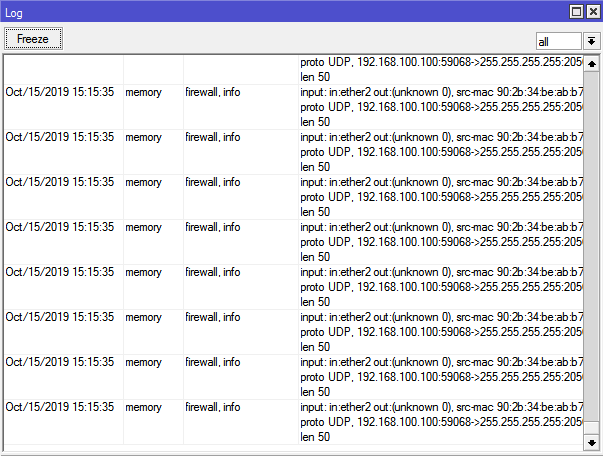

16. Kemudian cek di menu dilog
17. Lalu pada menu Interfaces pada wlan1 diaktifkan >>Wirelles (+) >> SSID laporan@skanira.sch.id >> mode (ap bridge)

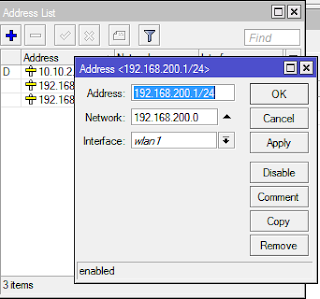

18. Ip >> address (+) >> 192.168.200.1/24 (wlan1)
19. Ip >> DHCP server >> DHCP setup >> next>>192.168.200.2-192.168.200.100 >> next
Otomatis WiFi yang dibuat akan muncul di handphone atau laptop
20. Ip >> firewall >> NAT (+) >> chain (dstnat) >> protocol (tcp) >> dst port (80) >> in.interfaces (eth2) >> action (redirect) >> to port (8080) >> apply (ok)
23. Ip >> web proxy >> access (+) >> path (*.mp3) >> action (deny) >> apply (OK).
24. ip >> firewall >> filter rule >> chain (forward) >> in.interfaces (eth1) >> out.interfaces (wlan1) >> action (drop) >> extra >>time (19:00:00-07:00:00) >> apply (Ok)
25. Selanjutnya untuk mengetahui sudah ter-blok atau belum bisa di cek di browser
